Overhead crane adalah sistem alat angkat yang dipasang di atas area kerja menggunakan struktur rel (runway) untuk mengangkat, memindahkan, dan menurunkan beban berat secara horizontal maupun vertikal di dalam fasilitas industri. Sistem ini memungkinkan proses material handling berlangsung lebih cepat, aman, dan efisien tanpa mengganggu aktivitas di lantai produksi.
Dalam dunia industri modern, efisiensi penanganan material menjadi faktor kunci produktivitas. Salah satu sistem paling vital dalam proses ini adalah overhead crane. Mulai dari industri baja, manufaktur otomotif, pergudangan, hingga pembangkit listrik, overhead crane digunakan untuk mengangkat dan memindahkan beban berat secara aman dan presisi.
Namun memilih overhead crane tidak bisa hanya berdasarkan kapasitas tonase. Struktur bangunan, regulasi K3 Indonesia, efisiensi energi, hingga total biaya kepemilikan (TCO) harus menjadi pertimbangan utama.
Artikel ini membahas secara komprehensif mulai dari definisi, jenis, perhitungan struktur, regulasi Indonesia, hingga simulasi biaya.

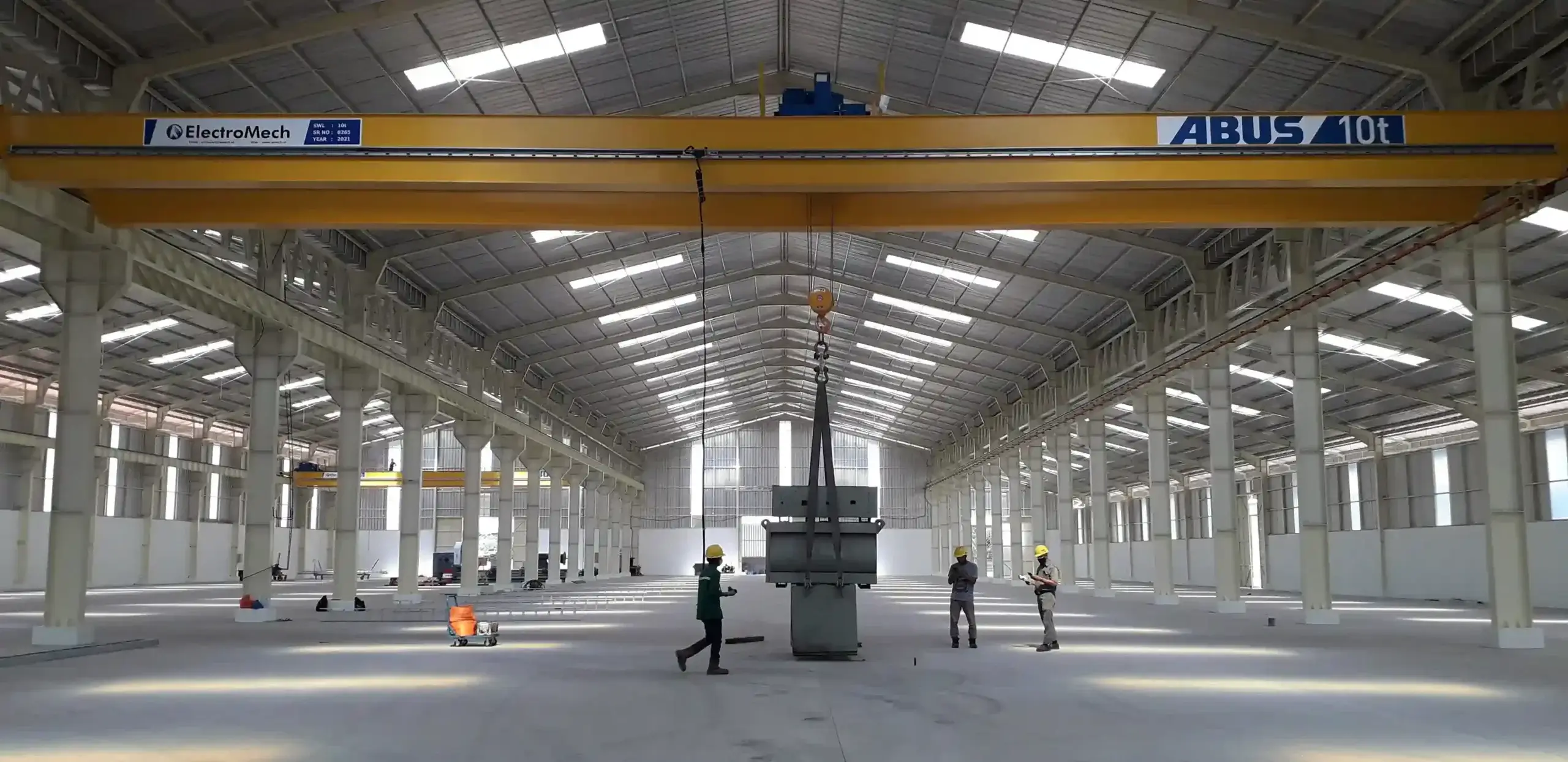

Apa Itu Overhead Crane?
Overhead crane adalah sistem alat angkat yang dipasang di atas area kerja menggunakan struktur runway untuk mengangkat dan memindahkan beban berat secara horizontal dan vertikal di dalam fasilitas industri.
Overhead crane sering disebut juga sebagai bridge crane karena memiliki girder (jembatan) yang membentang di atas area kerja.
Sistem ini memungkinkan pergerakan material tanpa mengganggu lalu lintas lantai produksi, sehingga meningkatkan efisiensi dan keselamatan.
Bagaimana Cara Kerja Overhead Crane?
Overhead crane bekerja dengan tiga gerakan utama:
- Hoisting – Mengangkat dan menurunkan beban menggunakan hoist.
- Cross Travel – Trolley bergerak menyamping di sepanjang girder.
- Long Travel – Seluruh crane bergerak maju-mundur di atas runway.
Kombinasi ketiga gerakan ini membuat overhead crane mampu menjangkau hampir seluruh area kerja dalam bangunan.
Komponen Utama Overhead Crane
Sistem overhead crane terdiri dari:
- Girder / Bridge – Struktur utama penopang beban
- Hoist – Mekanisme angkat (wire rope atau chain)
- Trolley – Dudukan hoist yang bergerak menyamping
- Runway Beam – Rel tempat crane berjalan
- End Carriage – Roda penggerak
- Panel Kontrol / Remote – Sistem kendali
Kualitas dan spesifikasi setiap komponen menentukan performa dan umur pakai overhead crane.

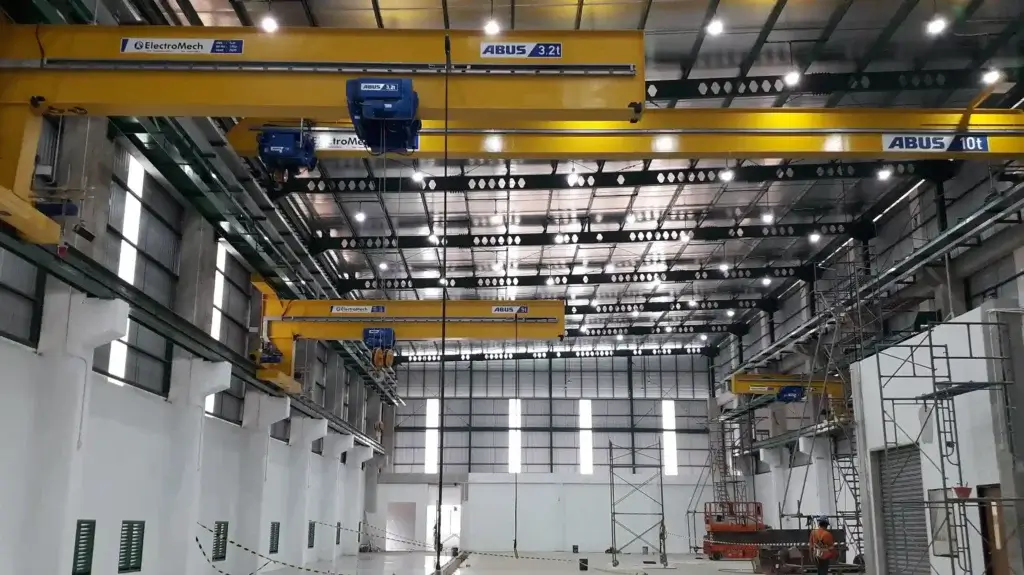

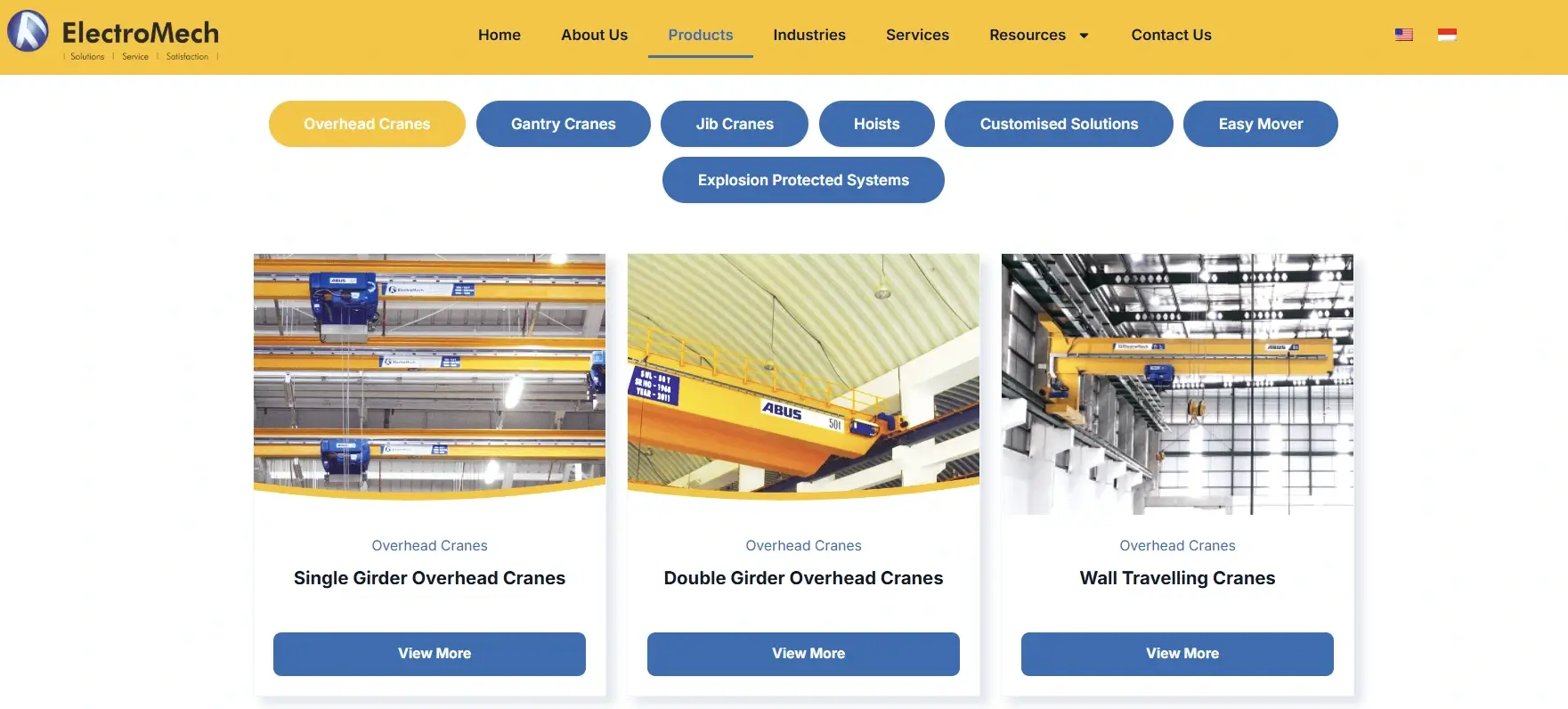

Jenis-Jenis Overhead Crane
Pemilihan jenis overhead crane bergantung pada kebutuhan kapasitas, layout bangunan, dan jenis industri.
| No | Jenis Crane | Deskripsi Singkat | Aplikasi Umum | Keunggulan | Keterbatasan |
|---|---|---|---|---|---|
| 1 | Single Girder Overhead Crane | Memiliki satu balok utama (main girder) | 5 ton, 10 ton, gudang distribusi, workshop manufaktur ringan | ✔ Lebih ekonomis ✔ Instalasi sederhana ✔ Cocok duty ringan–menengah | ✖ Headroom terbatas ✖ Kapasitas lebih rendah dari double girder |
| 2 | Double Girder Overhead Crane | Memiliki dua balok utama untuk beban berat | 10 ton ke atas, 20 ton, industri baja, heavy fabrication | ✔ Stabilitas tinggi ✔ Lifting height maksimal ✔ Cocok duty cycle berat | ✖ Biaya lebih tinggi ✖ Struktur bangunan harus lebih kuat |
| 3 | Top Running Crane | Berjalan di atas runway beam yang ditopang kolom bangunan | Kapasitas besar, bangunan baru, kebutuhan tinggi angkat maksimal | ✔ Kapasitas besar ✔ Tinggi angkat maksimal ✔ Efisiensi ruang vertikal | ✖ Membutuhkan struktur bangunan kuat |
| 4 | Underhung (Under Running) Crane | Digantung di bawah struktur atap | Gedung tinggi terbatas, kapasitas ringan–menengah, area kerja kecil | ✔ Cocok ruang terbatas ✔ Fleksibel untuk layout tertentu | ✖ Kapasitas terbatas ✖ Bergantung kekuatan struktur atap |
| 5 | Gantry Crane | Memiliki kaki penopang sendiri (tidak bergantung pada struktur bangunan) | Outdoor, pelabuhan, yard proyek | ✔ Tidak perlu struktur bangunan ✔ Cocok area terbuka ✔ Fleksibel lokasi | ✖ Membutuhkan area lantai lebih luas |
Menyesuaikan Overhead Crane dengan Struktur Gedung
Kesalahan umum dalam proyek adalah memilih overhead crane hanya berdasarkan kapasitas angkat tanpa mempertimbangkan struktur bangunan.
1. Perhitungan Beban Struktur
Overhead crane menghasilkan:
- Beban statis (berat crane)
- Beban angkat maksimum
- Beban dinamis saat bergerak
- Impact load
Struktur kolom dan runway harus dihitung dengan safety factor yang memadai.
2. Tinggi Bangunan (Headroom)
Overhead crane 5 ton memerlukan ruang vertikal lebih kecil dibanding overhead crane 10 ton atau 20 ton.
Semakin besar kapasitas, semakin besar kebutuhan ruang headroom.
3. Hook Approach
Hook approach adalah jarak maksimum kait dapat mendekati dinding atau kolom.
Kesalahan desain hook approach menyebabkan area gudang tidak bisa dimanfaatkan optimal.
Baca Juga Artikel : Rumus Crane Lengkap dari Tali, Safety, Hook & Angkat Crane
Perbandingan Single Girder vs Double Girder
| Parameter | Single Girder | Double Girder |
|---|---|---|
| Kapasitas | Hingga ±10 ton | >10 ton |
| Headroom | Lebih terbatas | Lebih optimal |
| Harga Awal | Lebih ekonomis | Lebih tinggi |
| Maintenance | Relatif mudah | Lebih kompleks |
| Hook Approach | Terbatas | Lebih luas |
Pemilihan tergantung kebutuhan operasional dan rencana ekspansi jangka panjang.
Teknologi Modern pada Overhead Crane
Overhead crane modern mengintegrasikan teknologi untuk meningkatkan keselamatan dan efisiensi.
Anti-Sway System
Mengurangi ayunan beban saat crane bergerak.
Manfaat:
- Keselamatan meningkat
- Waktu handling lebih cepat
- Mengurangi risiko kecelakaan
Variable Frequency Drive (VFD)
VFD memungkinkan kontrol kecepatan yang lebih presisi.
Keunggulan:
- Gerakan halus
- Hemat energi
- Mengurangi shock load
IoT & Remote Monitoring
Dengan sistem monitoring jarak jauh:
- Data penggunaan tercatat
- Maintenance lebih terjadwal
- Downtime dapat dikurangi
Regulasi Overhead Crane di Indonesia (K3)
Penggunaan overhead crane di Indonesia wajib memenuhi regulasi Keselamatan dan Kesehatan Kerja (K3) karena termasuk pesawat angkat dan angkut (PAA) dengan risiko tinggi.
Dasar Hukum Utama
- Undang-Undang No. 1 Tahun 1970
→ Mengatur kewajiban pengusaha dalam menjamin keselamatan tenaga kerja dan lingkungan kerja. - Permenaker No. 8 Tahun 2020
→ Regulasi teknis terbaru tentang K3 Pesawat Angkat dan Angkut (termasuk overhead crane). - Permenaker No. 05/MEN/1985
→ Regulasi lama yang sebelumnya menjadi acuan sebelum diperbarui.
Kewajiban Perusahaan Pengguna Overhead Crane
| Aspek | Kewajiban |
|---|---|
| Perizinan & Pendaftaran | Crane wajib didaftarkan dan memiliki nomor registrasi dari Disnaker |
| Uji Laik Operasi (ULO) | Dilakukan oleh Ahli K3 sebelum digunakan dan berkala sesuai ketentuan |
| Sertifikat Laik Operasi (SLO) | Harus dimiliki dan masih berlaku |
| Operator Crane | Wajib memiliki SIO (Surat Izin Operator) resmi |
| Rigger / Signalman | Wajib bersertifikasi sesuai kelasnya |
| Inspeksi Berkala | Minimal 1 tahun sekali atau sesuai kategori risiko |
| Dokumentasi & Logbook | Perawatan, inspeksi, dan perbaikan harus terdokumentasi |
Kualifikasi Operator Crane
Operator harus memiliki:
- SIO Kelas III → Kapasitas kecil
- SIO Kelas II → Kapasitas menengah
- SIO Kelas I → Kapasitas besar
SIO diterbitkan oleh Kementerian Ketenagakerjaan melalui lembaga pelatihan resmi.
Total Cost of Ownership (TCO) Overhead Crane
Banyak perusahaan hanya fokus pada harga beli, padahal keputusan investasi crane seharusnya melihat Total Cost of Ownership (TCO) — yaitu total biaya yang muncul selama umur pakai alat (misalnya 10–20 tahun).
Komponen Utama TCO Crane
| Komponen | Penjelasan | Dampak Jangka Panjang |
|---|---|---|
| Harga Pembelian | Biaya unit crane, hoist, panel, control system | Hanya ±30–40% dari total biaya lifetime |
| Instalasi & Commissioning | Erection, alignment runway, testing, training operator | Jika salah instalasi → biaya perbaikan besar |
| Maintenance Tahunan | Preventive maintenance, penggantian wire rope, brake, contactor | Crane murah biasanya lebih sering breakdown |
| Biaya Riksa Uji (K3) | Pemeriksaan awal & berkala sesuai regulasi | Wajib dan berulang tiap periode |
| Konsumsi Listrik | Motor hoist, trolley, long travel | Tanpa efisiensi sistem bisa boros energi |
| Estimasi Downtime | Kerugian akibat crane tidak bisa digunakan | Sering jadi biaya terbesar tapi tak terlihat |
Contoh Sederhana Perbandingan
Misal dua crane kapasitas 10 ton:
Crane A (Lebih Murah, Tanpa VFD)
- Harga beli lebih rendah
- Motor start langsung (direct online)
- Konsumsi listrik tinggi
- Shock mekanik lebih besar
- Komponen cepat aus
- Potensi downtime lebih sering
Crane B (Dengan VFD)
- Harga awal lebih tinggi
- Start & stop halus
- Hemat listrik
- Umur komponen lebih panjang
- Operasional lebih stabil
- Downtime lebih rendah
➡ Dalam 5–10 tahun, Crane B bisa lebih hemat total biaya, meskipun harga awalnya lebih mahal.
Jadi Berapa Harga Overhead Crane?
Pertanyaan yang paling sering diajukan adalah mengenai harga overhead crane.
Jawabannya: tidak ada satu angka pasti.
Karena setiap overhead crane dirancang sesuai kebutuhan spesifik industri dan kondisi bangunan.
Overhead crane adalah produk rekayasa (engineered system), bukan produk standar yang bisa disamaratakan.
Faktor yang Mempengaruhi Harga Overhead Crane
| No | Faktor | Penjelasan | Dampak terhadap Investasi |
|---|---|---|---|
| 1 | Kapasitas Angkat | 5 ton, 10 ton, 20 ton atau lebih | Semakin besar kapasitas → spesifikasi struktur & komponen lebih tinggi |
| 2 | Span (Lebar Bentang) | Jarak antar runway beam / area kerja | Span lebih panjang → material & perhitungan struktur lebih kompleks |
| 3 | Lifting Height | Tinggi angkat hook dari lantai | Mempengaruhi panjang wire rope, drum, dan desain headroom |
| 4 | Tipe Crane | Single girder atau double girder | Double girder umumnya untuk aplikasi berat & stabilitas tinggi |
| 5 | Teknologi Tambahan | VFD, anti-sway, remote control, load indicator | Meningkatkan efisiensi, keamanan, dan umur komponen |
| 6 | Struktur Bangunan Existing | Ketersediaan runway beam & kekuatan kolom | Jika perlu penguatan struktur → kompleksitas meningkat |
| 7 | Duty Cycle | Intensitas pemakaian (ringan–berat) | Duty tinggi memerlukan komponen kelas industri |
| 8 | Standar & Regulasi | Kepatuhan K3 dan riksa uji | Berpengaruh pada spesifikasi teknis & dokumentasi |
| 9 | Sistem Kelistrikan | Kapasitas daya & panel control | Menentukan kebutuhan instalasi & proteksi sistem |
| 10 | Lingkungan Kerja | Indoor, outdoor, suhu tinggi, area korosif | Membutuhkan perlindungan khusus & material tertentu |
Catatan Penting
Harga awal bukan satu-satunya pertimbangan.
Evaluasi yang tepat harus mempertimbangkan:
- Efisiensi operasional
- Keamanan kerja
- Biaya perawatan jangka panjang
- Risiko downtime
- Total Cost of Ownership (TCO)
Checklist Sebelum Membeli Overhead Crane
Berikut adalah checklist penting yang sebaiknya dievaluasi sebelum menentukan supplier overhead crane:
| No | Checklist | Mengapa Penting? | Risiko Jika Tidak |
|---|---|---|---|
| 1 | Apakah vendor melakukan site survey? | Memastikan spesifikasi crane sesuai kondisi bangunan & operasional | Salah desain, revisi mahal, keterlambatan instalasi |
| 2 | Apakah sistem menggunakan VFD (Variable Frequency Drive)? | Start/stop lebih halus, hemat energi, umur komponen lebih panjang | Konsumsi listrik tinggi, komponen cepat aus |
| 3 | Apakah tersedia layanan purna jual (after-sales service)? | Menjamin maintenance, troubleshooting, dan dukungan teknis | Downtime lama saat terjadi kerusakan |
| 4 | Apakah vendor membantu proses riksa uji crane (K3)? | Memastikan crane legal & laik operasi | Potensi sanksi dan penghentian operasional |
| 5 | Apakah suku cadang tersedia di Indonesia? | Mempercepat perbaikan dan mengurangi downtime | Menunggu impor lama, biaya tinggi |
| 6 | Apakah ada dokumen teknis lengkap & training operator? | Mendukung operasional aman dan sesuai standar | Risiko kecelakaan & kesalahan operasional |
| 7 | Apakah vendor memiliki pengalaman industri relevan? | Menjamin kualitas engineering & instalasi | Crane tidak sesuai kebutuhan industri |
FAQ – Pertanyaan yang Sering Diajukan
Berapa kapasitas maksimal overhead crane?
Kapasitas dapat dirancang mulai dari 1 ton hingga lebih dari 100 ton tergantung kebutuhan industri.
Apakah overhead crane wajib memiliki izin?
Ya, wajib mengikuti regulasi K3 dan menjalani riksa uji crane secara berkala.
Berapa tinggi bangunan minimal untuk overhead crane 10 ton?
Tinggi bangunan tergantung desain, namun umumnya membutuhkan ruang vertikal lebih besar dibanding 5 ton.
Berapa umur pakai overhead crane?
Dengan perawatan yang baik, umur pakai dapat mencapai 15–20 tahun atau lebih.
Apakah overhead crane bisa dipasang di gudang existing?
Bisa, namun perlu analisis struktur untuk memastikan kolom dan fondasi mampu menahan beban.
Kesimpulan
Overhead crane merupakan sistem vital dalam industri Indonesia. Pemilihan jenis, kapasitas, dan teknologi harus mempertimbangkan struktur bangunan, regulasi overhead crane, serta total biaya kepemilikan.
Investasi yang tepat tidak hanya meningkatkan produktivitas, tetapi juga menjamin keselamatan dan efisiensi jangka panjang.
Perencanaan matang, dukungan engineering profesional, dan kepatuhan terhadap regulasi adalah kunci keberhasilan implementasi overhead crane di fasilitas industri.
