Crane untuk handling dies otomotif harus dipilih berdasarkan berat total tooling, posisi hook, lintasan perpindahan, titik angkat, dan frekuensi pergantian dies.
Prioritas penilaiannya:
- Hitung berat tooling beserta seluruh perangkat di bawah hook.
- Pastikan hook menjangkau titik pengambilan dan penempatan secara vertikal.
- Periksa ruang bebas untuk tooling, sling, dan lifting beam.
- Verifikasi titik angkat serta pusat gravitasi setiap konfigurasi tooling.
- Sesuaikan hoist dan kontrol dengan kebutuhan positioning dan siklus kerja.

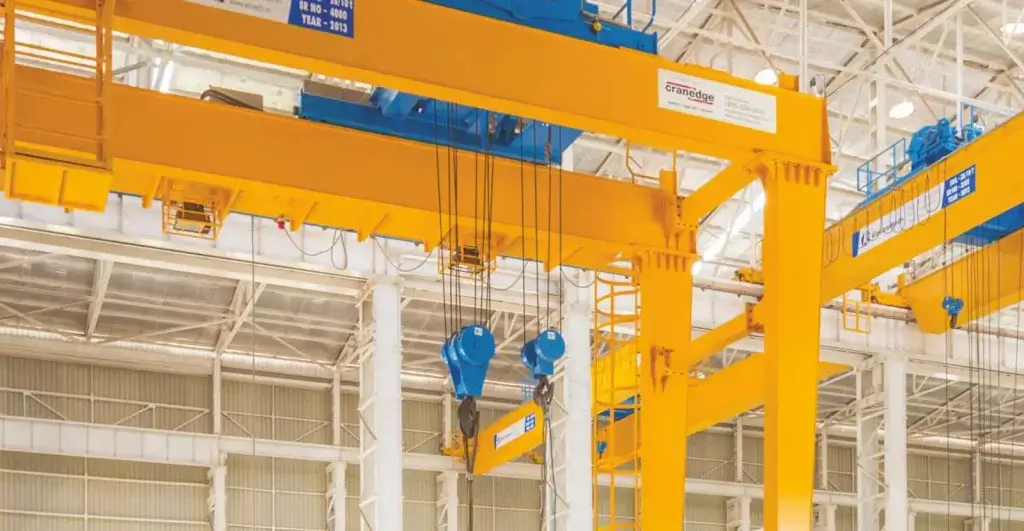

Dua rujukan membantu memahami kebutuhan tersebut. Studi kasus resmi ElectroMech pada press shop Bajaj Auto menggunakan crane 35/10 ton, dengan main hoist untuk handling dies dan auxiliary hoist untuk membantu pembalikan. Konfigurasi ini merupakan solusi proyek tertentu, bukan kapasitas standar semua pabrik otomotif.
Sementara itu, OSHA 1910.179(n)(3) menekankan keseimbangan beban dan penempatan hook untuk mencegah ayunan. OSHA digunakan di sini sebagai referensi keselamatan teknis Amerika Serikat; penerapan di Indonesia tetap mengikuti ketentuan K3 yang berlaku.
Mulai dari Alur Pergantian Dies yang Akan Dilayani
Untuk mengevaluasi crane handling dies otomotif, gunakan satu pekerjaan konkret: mengambil dies pengganti dari storage, membawanya ke staging area, mengeluarkan dies lama, lalu menempatkan dies baru pada titik penerimaan mesin.
Alur tersebut harus diperiksa bersama tim produksi, tooling, maintenance, dan HSE. Setiap tahap memiliki kebutuhan akses berbeda, sehingga kapasitas angkat saja belum menjelaskan apakah crane dapat menyelesaikan pekerjaan.
| Tahap pekerjaan | Hal yang perlu diperiksa | Konsekuensi untuk sistem handling |
| Mengambil dies dari storage | Posisi penyimpanan, akses sling, pusat gravitasi | Hook harus mencapai posisi angkat yang direncanakan |
| Membawa ke staging area | Dimensi tooling dan hambatan lintasan | Perlu ruang bebas serta area penyangga |
| Mengeluarkan dies lama | Akses press dan kondisi bolster | Tentukan batas pekerjaan crane dan alat transfer |
| Memasang dies pengganti | Orientasi dan titik penerimaan | Perlu gerakan halus serta positioning terkendali |
| Mengembalikan dies lama | Jalur balik dan lokasi maintenance | Hindari konflik dengan perpindahan dies berikutnya |
Pisahkan transportasi menuju mesin dari pemasukan tooling ke mesin. Jika dies harus masuk secara horizontal melalui bukaan press, evaluasi mekanisme bolster, die cart, atau transfer equipment sesuai rancangan mesin.
Jangan menjadikan tarikan menyamping menggunakan hoist sebagai metode rutin untuk menjangkau posisi yang tidak tercakup crane. OSHA membatasi penggunaan side pull dan mensyaratkan otorisasi khusus berdasarkan evaluasi keselamatan.
Baca juga: Cara Menentukan Spesifikasi Overhead Crane untuk Pabrik
Memilih Crane Berdasarkan Cakupan dan Jenis Pekerjaan
Pemilihan crane sebaiknya dimulai dari area yang harus dilayani. Overhead crane dapat dipertimbangkan untuk perpindahan antartitik dalam satu bay, sedangkan jib crane lebih sesuai untuk pekerjaan lokal dalam area putarnya.
Gunakan perbandingan berikut sebagai penyaringan awal, kemudian verifikasi dengan layout dan perhitungan engineering.
| Pilihan | Kondisi yang layak dievaluasi | Pemeriksaan utama |
| Single girder overhead crane | Transfer tooling dalam satu bay | Kapasitas, span, hook approach, dan ruang vertikal |
| Double girder overhead crane | Tooling berat atau kebutuhan auxiliary hoist | Beban struktur, clearance, dan akses maintenance |
| Jib crane | Handling di workstation maintenance | Radius efektif, hambatan putaran, dan fondasi |
| Semi-gantry crane | Area storage atau maintenance dengan konfigurasi pendukung tertentu | Lintasan kaki, kapasitas lantai, dan konflik lalu lintas |
ABUS menjelaskan bahwa double girder crane dapat dilengkapi auxiliary hoist dan fasilitas akses perawatan. Namun, kebutuhan pembalikan dies harus dinyatakan sejak awal agar seluruh sistem dirancang untuk pekerjaan tersebut.
Dua hoist tidak otomatis membuat pembalikan tooling aman. Pembagian beban, geometri rigging, perubahan pusat gravitasi, dan urutan gerakan perlu dianalisis khusus.
Dalam evaluasi layout, tandai pula pekerjaan yang bisa dilakukan sebelum press berhenti. Menyiapkan dies pengganti di staging area dapat mengurangi pekerjaan persiapan saat changeover, tetapi manfaatnya perlu dibuktikan melalui pengukuran waktu aktual.
Baca juga: Overhead Crane: Fungsi, Jenis, dan Pertimbangan Spesifikasi
Menentukan Hoist, Posisi Hook, dan Ruang Bebas
Hoist yang dipilih harus memenuhi kapasitas sekaligus kebutuhan posisi. ABUS menyediakan wire rope hoist dengan konfigurasi monorail, side-mounted, dan crab unit, termasuk pilihan untuk keterbatasan headroom.
Periksa lima parameter berikut pada gambar layout dan elevasi:
- Beban total: tooling ditambah sling, shackle, lifting beam, dan attachment lain.
- Hook approach: jarak minimum hook terhadap sisi dan ujung area kerja.
- Posisi hook tertinggi: kemampuan mengangkat tooling melewati hambatan.
- Hook path: rentang gerak vertikal sampai titik pengambilan terendah.
- Envelope beban: ruang yang dibutuhkan seluruh tooling dan rigging selama perpindahan.
Sebagai simulasi awal, dies 8 ton dengan perangkat angkat 0,6 ton menghasilkan beban tergantung sebesar 8,6 ton. Crane berkapasitas 8 ton tidak mencukupi; kapasitas berikutnya harus dievaluasi bersama duty class, kebutuhan pengembangan, dan kemampuan struktur.
Berat perangkat angkat memang harus diperhitungkan dalam kapasitas crane.
Untuk duty class, catat spektrum beban dan waktu kerja aktual mekanisme. Katalog ABUS menempatkan kedua faktor tersebut sebagai dasar pemilihan drive group, sehingga jumlah pergantian dies per hari saja belum cukup.
Untuk positioning, evaluasi kecepatan rendah, karakter pengereman, dan kebutuhan kontrol kecepatan variabel. Fitur kontrol ayunan tersedia pada konfigurasi tertentu, tetapi kebutuhan serta kompatibilitasnya harus dikonfirmasi vendor
Baca juga: Duty Class Hoist Crane: Frekuensi Angkat dan Tonase
Memastikan Titik Angkat dan Pusat Gravitasi Tooling
Titik angkat merupakan sambungan struktural antara rigging dan tooling. RUD menegaskan bahwa material dasar tempat lifting point dipasang harus mampu menerima gaya tanpa mengalami deformasi.
Sebelum menetapkan konfigurasi rigging, verifikasi:
- Berat tooling dalam kondisi lengkap, terpisah, atau setelah penggantian insert.
- Lokasi pusat gravitasi untuk konfigurasi yang akan diangkat.
- Identitas, WLL, dan arah pembebanan lifting point.
- Kondisi ulir, panjang pemasangan, serta torsi sesuai manual.
- Kompatibilitas shackle, hook, dan ruang gerak sambungan.
- Pengamanan bagian tooling yang dapat bergerak atau terlepas.
Jangan menggunakan lubang baut atau komponen tooling sebagai titik angkat tanpa verifikasi perancang. WLL harus sesuai arah gaya dan konfigurasi penggunaan, termasuk pengaruh sudut serta pembebanan tidak simetris.
Empat titik angkat juga tidak membuktikan bahwa masing-masing menerima seperempat berat. Perbedaan pusat gravitasi dan geometri rigging dapat menghasilkan pembagian beban tidak merata.
Lifting beam atau spreader beam layak dievaluasi jika diperlukan untuk mengatur geometri pengangkatan. Pemilihannya harus memperhitungkan berat sendiri, dimensi, kapasitas, serta tambahan kebutuhan headroom; jenis beam tidak boleh dipertukarkan tanpa kajian.
Sebelum transfer, lakukan pengangkatan awal secara rendah untuk memeriksa keseimbangan sesuai prosedur. Jika tooling miring atau rigging bergeser, turunkan kembali dan koreksi konfigurasi.
Baca juga: Spreader Beam
Mengendalikan Changeover dan Kesiapan Peralatan
Pergantian dies membutuhkan koordinasi mesin, tooling, crane, dan personel. Untuk aktivitas setup atau servicing yang berisiko akibat energi berbahaya, prosedur harus mencakup isolasi energi dan pengendalian energi tersimpan.
Checklist sebelum pekerjaan:
- Konfirmasi identitas dies, berat, orientasi, dan metode pengangkatan.
- Verifikasi pelepasan clamp, sambungan, dan pengamanan bagian bergerak sesuai prosedur mesin.
- Pastikan lintasan dan area penempatan siap.
- Tetapkan operator, pemberi sinyal, dan batas akses personel.
- Periksa rigging serta fungsi crane sesuai checklist.
- Pastikan penyangga tooling siap sebelum rigging dilepas.
Sling perlu diperiksa sebelum penggunaan; perangkat rusak atau cacat harus dikeluarkan dari layanan. Identitas kapasitas dan konfigurasi penggunaannya juga harus sesuai jenis sling.
Pisahkan pemeriksaan sebelum penggunaan dari preventive maintenance. Rencana maintenance perlu mengikuti manual dan kondisi operasi, dengan perhatian pada brake, rope atau chain, hook, limit switch, trolley, dan kontrol.
Untuk manajemen produksi, ukur waktu menunggu crane, pemasangan rigging, transfer, positioning, serta pelepasan rigging secara terpisah. Jika bottleneck berasal dari antrean crane, peningkatan kecepatan hoist saja belum tentu memperbaiki changeover.
Baca juga: Inspeksi Crane: Pemeliharaan Harian dan Komponen yang Dicek
Menyusun RFQ dan Membandingkan Lifecycle Cost
RFQ sebaiknya menjelaskan pekerjaan yang harus diselesaikan, sehingga vendor dapat menawarkan konfigurasi yang dapat dibandingkan. Sertakan kondisi terberat dan kondisi paling sulit dijangkau, karena keduanya belum tentu menggunakan dies yang sama.
Data minimum untuk penawaran:
- Daftar tooling: berat, dimensi, pusat gravitasi, dan gambar titik angkat.
- Layout storage, staging, press, maintenance, serta jalur perpindahan.
- Elevasi mesin, hambatan bangunan, dan kebutuhan ruang rigging.
- Siklus kerja, jam operasi, frekuensi positioning, dan pemakaian bersama.
- Kebutuhan pembalikan tooling atau auxiliary hoist.
- Data runway, struktur pendukung, fondasi, dan suplai listrik.
- Target changeover serta batas downtime instalasi.
Untuk bangunan existing, minta evaluasi struktur berdasarkan beban crane yang ditawarkan. ABUS menekankan perlunya kemampuan struktur bangunan menerima berat crane, hoist, dan beban tergantung.
Bandingkan biaya sepanjang penggunaan melalui tiga kelompok:
- Investasi: crane, runway, rigging, kontrol, instalasi, dan commissioning.
- Pemeliharaan: inspeksi, komponen aus, spare part, serta akses service.
- Gangguan operasi: waktu tunggu, penghentian produksi, dan lead time perbaikan.
Sebagai kriteria penerimaan, minta demonstrasi pengambilan, transfer, dan penempatan tooling representatif melalui prosedur yang disetujui. Pengujian tersebut melengkapi pengujian keselamatan dan commissioning yang diwajibkan.
Baca juga: Memilih Hoist Crane: Kapasitas, Lifting Height, dan Duty Cycle
Kesimpulan
Keputusan investasi harus menghubungkan kapasitas crane dengan jangkauan hook, lintasan, rigging, dan kebutuhan positioning. Jadikan keseluruhan pergantian dies sebagai dasar evaluasi agar spesifikasi mendukung keselamatan sekaligus produktivitas.
