Overhead crane workshop fabrikasi perlu dirancang berdasarkan alur material, kebutuhan posisi beban, dan pekerjaan yang berlangsung bersamaan. Pertimbangan utamanya:
- Petakan perpindahan plate dan beam dari penyimpanan hingga loading.
- Hitung beban material beserta rigging dan attachment.
- Bedakan jumlah titik angkat pada material dengan jumlah crane yang dibutuhkan.
- Evaluasi antrean, jangkauan hook, struktur pendukung, dan akses maintenance.
Dua rujukan teknis membantu memperjelas keputusan tersebut. OSHA 1910.179(a)(45) mendefinisikan beban sebagai seluruh berat yang diteruskan kepada hook atau load block, sehingga berat perangkat angkat harus diperhitungkan. Sementara itu, ABUS Crane menjelaskan konfigurasi tandem berupa dua crane maupun dua hoist pada satu crane untuk kebutuhan handling material panjang.
OSHA digunakan sebagai referensi teknis internasional; penerapan di Indonesia tetap mengikuti ketentuan lokal dan persyaratan proyek. Keputusan investasi kemudian perlu menjawab pertanyaan operasional: apakah crane mampu melayani urutan produksi tanpa membuat cutting, assembly, atau pengiriman saling menunggu?
Petakan Perpindahan Material Antarzona Kerja
Mulailah dengan layout workshop dan daftar perpindahan aktual. Catat lokasi pengambilan, lokasi penempatan, orientasi material, serta kapan masing-masing pekerjaan membutuhkan crane.
Berikut contoh peta awal yang dapat disesuaikan dengan proses fabrikasi:
| Perpindahan | Kebutuhan handling | Potensi hambatan |
| Receiving → penyimpanan | Menurunkan plate atau beam dan menempatkannya pada penyangga | Bongkar material bertepatan dengan kebutuhan produksi |
| Penyimpanan → cutting | Mengambil material sesuai urutan pekerjaan | Material yang dibutuhkan tertutup tumpukan lain |
| Cutting → fit-up | Memindahkan potongan dan mengatur orientasi | Banyak potongan kecil memakai crane utama |
| Fit-up → welding | Menempatkan assembly pada jig atau support | Crane tertahan selama penyetelan |
| Welding → finishing/QC | Memindahkan assembly dengan dimensi yang berubah | Jalur terhalang barang setengah jadi |
| Finished goods → loading | Menempatkan produk pada kendaraan | Area kendaraan berada di luar jangkauan hook |
Peta tersebut harus memperlihatkan material yang bergerak balik, misalnya assembly kembali ke welding setelah pemeriksaan. Catat pula perpindahan scrap karena pekerjaan ini dapat berebut crane dengan material produksi.
Untuk setiap rute, rekam:
- Berat minimum, rata-rata, dan maksimum.
- Panjang, lebar, serta orientasi saat dipindahkan.
- Frekuensi perpindahan per shift.
- Waktu pemasangan dan pelepasan rigging.
- Area penerima dan kesiapan penyangganya.
Sebagai rekomendasi perencanaan, tempatkan buffer di lokasi yang dapat dijangkau hook dan tidak menghalangi jalur berikutnya. Tetapkan batas isinya agar buffer tidak berkembang menjadi penyimpanan yang memaksa material dipindahkan berulang.
Baca juga: Radio Remote Control Overhead Crane ABURemote
Temukan Bottleneck Sebelum Menambah Crane
Antrean crane perlu dibedakan dari kapasitas angkat yang kurang. Crane mungkin sanggup mengangkat seluruh material, tetapi tidak mempunyai waktu cukup untuk melayani permintaan antarzona.
Gunakan pencatatan waktu untuk memisahkan:
- Waktu pelayanan: memasang rigging, mengangkat, travelling, menempatkan, dan melepas rigging.
- Waktu menunggu crane: pekerjaan sudah siap, tetapi crane sedang digunakan.
- Waktu menunggu proses: crane tersedia, tetapi jig, kendaraan, atau area penerima belum siap.
- Perpindahan tambahan: memindahkan barang yang menghalangi material lain.
Simulasi kebutuhan waktu crane
Misalkan dalam satu jam puncak terdapat permintaan berikut:
| Pekerjaan | Jumlah | Waktu pelayanan per pekerjaan | Total |
| Feeding cutting | 6 | 7 menit | 42 menit |
| Transfer assembly | 3 | 6 menit | 18 menit |
| Loading produk | 1 | 15 menit | 15 menit |
| Total kebutuhan | 75 menit |
Simulasi ini menggunakan angka asumsi, bukan hasil pengukuran workshop. Jika seluruh pekerjaan dilayani satu crane secara berurutan, kebutuhan 75 menit tidak dapat dipenuhi dalam jendela 60 menit.
Namun, hasil tersebut belum otomatis membenarkan pembelian crane kedua. Periksa dahulu apakah loading dapat dijadwalkan berbeda, rigging disiapkan lebih awal, atau pekerjaan ringan dilayani alat angkat lokal.
Jika permintaan bersamaan tetap tinggi setelah perbaikan alur, beberapa crane layak dievaluasi. Pada runway bersama, posisi masing-masing crane dan potensi saling menghalangi harus masuk kajian; penambahan unit tidak otomatis menggandakan throughput.
Baca juga: Anti-Collision Device: Cegah Tabrakan Crane di Satu Runway
Bedakan Titik Angkat Material, Hoist, dan Jumlah Crane
Beberapa titik angkat pada plate atau beam tidak selalu membutuhkan beberapa hoist. Satu hook dapat melayani beberapa titik melalui lifting beam, spreader, atau rigging yang dirancang sesuai beban.
Sebaliknya, dua crane dapat dibutuhkan untuk melayani zona berbeda secara independen, meskipun setiap material cukup ditangani satu hook.
| Konfigurasi | Pertimbangan penerapan | Hal yang harus diperiksa |
| Satu hook dengan attachment | Beberapa titik pada material dilayani satu sistem angkat | Kapasitas attachment, distribusi beban, dan headroom |
| Dua hoist pada satu crane | Dibutuhkan dua posisi hook yang terpisah | Jarak hook, kontrol, dan kapasitas gabungan yang diizinkan |
| Dua crane dalam tandem | Geometri material dan rute membutuhkan dua bridge | Pembagian beban, koordinasi gerakan, dan kompatibilitas |
| Crane utama dengan alat angkat lokal | Transfer antarzona dan pekerjaan workstation perlu berjalan terpisah | Coverage, struktur, serta batas area operasi |

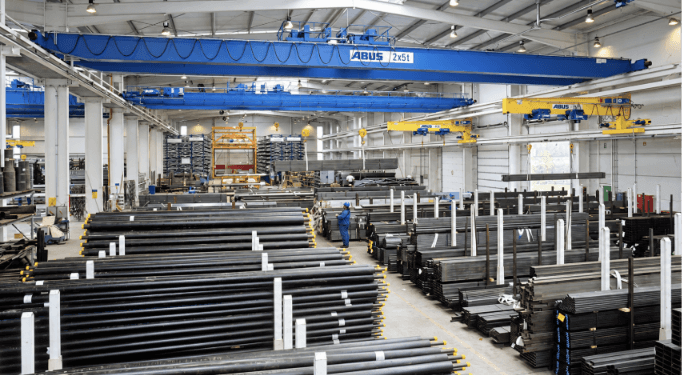

ABUS Crane System membedakan tandem dua crane untuk perpindahan sepanjang sumbu panjang bangunan dan dua hoist pada satu crane untuk kebutuhan arah melintang. Kesesuaiannya tetap bergantung pada geometri aplikasi dan konfigurasi yang disetujui manufacturer.
Untuk plate, pemilihan clamp harus mengikuti orientasi pengangkatan, ketebalan, kondisi permukaan, dan batas penggunaannya.
Sebagai contoh, mengatur kecocokan jaw opening, kekerasan permukaan, beban minimum, dan pemeriksaan sebelum penggunaan; ketentuan satu model tidak boleh digeneralisasi ke semua clamp.
Untuk beam dan assembly, engineer perlu memeriksa pusat gravitasi serta pembagian beban antartitik. Dua hoist berkapasitas sama tidak otomatis menerima beban 50:50, dan kapasitas sistem tidak boleh ditentukan hanya dengan menjumlahkan label keduanya.
Baca juga: Overload Protection pada Hoist Crane: LIS & Load Measuring
Tentukan Coverage, Kapasitas, dan Duty Berdasarkan Proses
Spesifikasi overhead crane workshop fabrikasi harus menjelaskan area yang benar-benar dapat dilayani hook. Dimensi bangunan saja belum menunjukkan apakah material dapat diambil, diputar, dan ditempatkan pada seluruh workstation.
Menurut panduan pemilihan overhead crane ABUS, kapasitas, lifting height, span, kondisi lingkungan, ruang gerak, dan akses maintenance merupakan pertimbangan pemilihan utama.
Gunakan pemeriksaan berikut:
- Kapasitas: material terberat ditambah seluruh perangkat di bawah hook.
- Span: jarak antarcenterline runway, sesuai layout dan desain struktur.
- Hook approach: batas jangkauan hook dekat sisi dan ujung bangunan.
- Lifting height: kebutuhan elevasi material, termasuk rigging dan attachment.
- Envelope material: ruang yang diperlukan seluruh plate atau beam selama bergerak.
- Kontrol: kebutuhan positioning pada cutting bed, jig, dan kendaraan.
- Lingkungan: paparan debu, panas, kelembapan, atau proses finishing.
Jangan menentukan single girder atau double girder hanya berdasarkan nama industrinya. Minta vendor menjelaskan pilihan berdasarkan kombinasi kapasitas, span, headroom, konfigurasi hoist, dan kebutuhan operasi.
Duty juga harus dipisahkan dari tonase maksimum. Dokumentasi ABUS Crane tentang umur kerja hoist menjelaskan bahwa penilaian penggunaan memperhitungkan operating hours dan load spectrum.
Karena itu, profil permintaan crane untuk analisis antrean belum cukup untuk memilih duty hoist. Vendor tetap membutuhkan data gerakan lifting/lowering dan distribusi berat aktual.
Baca juga: Duty Class Hoist Crane: Frekuensi Angkat dan Tonase
Integrasikan Safety dan Maintenance ke dalam Alur
Alur produksi perlu menyediakan jalur perpindahan dan area penempatan yang aman. Hindari perencanaan yang membuat crane harus menunggu lama dengan material tergantung karena workstation belum siap.
OSHA 1910.179(n) mengatur penghindaran pengangkatan di atas orang dan membatasi side pull pada kondisi yang diizinkan secara khusus. Untuk pengangkatan menggunakan dua atau lebih crane, satu penanggung jawab yang memenuhi kualifikasi harus menganalisis dan mengarahkan operasi.
Checklist operasionalnya meliputi:
- Siapkan area penerima dan penyangga sebelum mengangkat.
- Tetapkan jalur bebas personel dan penghalang.
- Verifikasi berat, rigging, serta kondisi attachment.
- Susun prosedur khusus untuk tandem dan perubahan orientasi material.
- Hentikan penggunaan komponen yang menunjukkan cacat atau fungsi abnormal.
Rencana maintenance harus mencakup crane sekaligus alat di bawah hook. OSHA 1910.179(j) dan (l) membahas inspeksi dan preventive maintenance berdasarkan rekomendasi manufacturer.
Dalam perencanaan workshop, sediakan akses pemeriksaan dan jadwal penghentian alat. Jika satu crane melayani seluruh proses, identifikasi pekerjaan yang berhenti saat crane dirawat; crane kedua hanya menjadi alternatif apabila coverage dan kapasitasnya sesuai.
Baca juga: 8 Tanda Brake System Hoist Crane Perlu Maintenance
Siapkan RFQ dan Bandingkan Lifecycle Cost
RFQ sebaiknya memperlihatkan kebutuhan proses, bukan hanya meminta harga crane dengan tonase tertentu. Semua vendor perlu menerima operating profile yang sama agar penawarannya dapat dibandingkan.
Lampirkan:
- Layout berskala, posisi mesin, buffer, dan loading.
- Daftar plate, beam, serta assembly terberat dan terpanjang.
- Matriks perpindahan dan permintaan pada jam puncak.
- Kebutuhan titik angkat, orientasi, dan attachment.
- Data runway serta struktur existing.
- Kapasitas listrik, jam operasi, dan rencana ekspansi.
Minta gambar coverage hook, basis pemilihan duty, data wheel load, lingkup instalasi, commissioning, pelatihan, serta daftar pengecualian penawaran. Untuk struktur existing atau penambahan crane pada runway bersama, lakukan site survey dan verifikasi struktur sebelum menetapkan konfigurasi.
Perbandingan lifecycle cost perlu memasukkan:
| Komponen | Pertanyaan evaluasi |
| Investasi awal | Apakah runway, penguatan struktur, dan attachment termasuk? |
| Operasi | Apakah konfigurasi mengurangi antrean yang sudah diukur? |
| Maintenance | Bagaimana akses, jadwal, dan kebutuhan spare part? |
| Downtime | Proses mana yang berhenti jika satu unit tidak tersedia? |
| Dukungan vendor | Apakah service, dokumentasi, dan komponen tersedia? |
ABUS Crane juga menempatkan akses maintenance serta ketersediaan service dan spare part sebagai pertimbangan pemilihan.
Gunakan kerugian antrean yang terukur untuk menilai investasi. Waktu menunggu yang berkurang belum otomatis menjadi tambahan output apabila bottleneck berikutnya berada pada cutting atau welding.
Baca juga: Apa Itu Wheel Load pada Overhead Crane?
Kesimpulan
Pemilihan crane dimulai dari peta perpindahan material, kemudian dilanjutkan dengan evaluasi bottleneck, titik angkat, coverage, duty, dan struktur. Urutan ini membantu menentukan apakah workshop membutuhkan perbaikan alur, attachment khusus, alat angkat lokal, atau beberapa crane.
Untuk membahas konfigurasi tersebut, EMECH dapat diposisikan sebagai industrial crane specialist dan mitra material handling engineering, termasuk kebutuhan maintenance serta modernization. Dukungan engineering global, teknologi crane Jerman melalui ABUS, dan tim Indonesia dijelaskan dalam profil resmi EMECH
Siapkan layout dan operating profile sebagai dasar diskusi teknis agar rekomendasi serta penawaran dapat dievaluasi terhadap kebutuhan produksi.
